В преследването на по-малки, по-леки и по-надеждни електронни продукти, инженерите са изправени пред основно предизвикателство: как да вместят повече функционалност в затворени пространства, като същевременно поддържат издръжливост при динамични условия. Rigid-Flex PCB се очертава като окончателното решение, съчетаващо структурната стабилност на твърдите печатни платки с адаптивността на гъвкавите вериги. HONTEC се утвърди като доверен производител на решения за печатни платки Rigid-Flex, обслужващ високотехнологични индустрии в 28 страни със специализиран опит в производството на прототипи с голямо количество смеси, малки обеми и бързо завъртане.
Стойността на PCB с твърда гъвкавост се простира далеч отвъд спестяването на място. Чрез елиминиране на съединители, кабели и спойки, които традиционно свързват отделни твърди платки, тази технология драстично подобрява надеждността на системата, като същевременно намалява времето за сглобяване, теглото и общите разходи. Приложения, вариращи от медицински устройства и аерокосмически системи до носими технологии и автомобилна електроника, все повече зависят от конструкцията на печатни платки Rigid-Flex, за да отговорят на взискателните цели за производителност и дълготрайност.
Разположен в Шенжен, Гуангдонг, HONTEC съчетава усъвършенствани производствени възможности със строги стандарти за качество. Всяка произведена печатна платка Rigid-Flex носи гаранцията за сертификати UL, SGS и ISO9001, докато компанията активно прилага стандартите ISO14001 и TS16949. С логистични партньорства, които включват UPS, DHL и спедитори от световна класа, HONTEC гарантира ефективна глобална доставка. Всяко запитване получава отговор в рамките на 24 часа, което отразява ангажимента за отзивчивост, който глобалните инженерни екипи ценят.
Решението да се приеме печатна платка с твърда гъвкавост предлага няколко различни предимства, които пряко влияят върху надеждността на продукта и ефективността на производството. Традиционните дизайни, които разчитат на конектори, кабели и множество твърди платки, въвеждат потенциални точки на повреда при всяко взаимно свързване. Всеки конектор представлява механична връзка, податлива на повреда от вибрации, корозия и умора с течение на времето. PCB с твърда гъвкавост елиминира тези точки на повреда изцяло чрез интегриране на гъвкави вериги, които служат като взаимовръзка между твърди секции. Тази унифицирана конструкция намалява труда при сглобяване, елиминира разходите за закупуване на конектори и премахва риска от неправилно насочване на кабела по време на сглобяването. За приложения, подложени на повтарящи се движения, сгъване или вибрации, печатната платка Rigid-Flex осигурява превъзходна механична надеждност в сравнение с алтернативите, базирани на конектори. Спестяването на пространство може да бъде значително, тъй като гъвкавите секции могат да бъдат сгънати или огънати, за да паснат на неправилни форми на корпуса, което позволява на дизайнерите да използват наличното пространство по-ефективно. Намаляването на теглото е друго значително предимство, особено за космическите и преносимите медицински устройства, където всеки грам има значение. HONTEC работи с клиенти, за да оцени тези фактори в началото на фазата на проектиране, като гарантира, че решението да се преследва печатна платка с твърда гъвкавост е в съответствие както с техническите изисквания, така и с съображенията за производствения обем.
Преходната зона, където твърдият материал среща гъвкавия материал, представлява най-критичната зона при производството на печатни платки Rigid-Flex. HONTEC използва специализиран инженерен контрол, за да гарантира, че тези региони поддържат електрическа цялост и механична здравина през целия жизнен цикъл на продукта. Процесът започва с прецизен подбор на материал, като се използват гъвкави субстрати на базата на полиимид, които поддържат гъвкавостта, като същевременно предлагат отлична термична стабилност. По време на производството, твърдите секции се изграждат с помощта на стандартни FR-4 или високоефективни ламинати, докато гъвкавите секции се подлагат на внимателна обработка, за да се запази тяхната гъвкавост. Преходната зона получава особено внимание по време на процесите на нанасяне на покритие и маска за запояване, като се гарантира, че интерфейсът остава свободен от концентрации на напрежение, които биха могли да доведат до счупване на проводника при многократно огъване. HONTEC използва маршрутизиране с контролирана дълбочина и техники за лазерна аблация за прецизно определяне на преходните граници. За проекти, изискващи многократно динамично огъване, инженерният екип оценява радиуса на огъване, изискванията за цикъл на огъване и избора на материал, за да оптимизира издръжливостта. Тестването след производството включва изпитване на цикъл на огъване за динамични приложения и изпитване на термичен стрес, за да се потвърди, че преходните зони поддържат електрическа непрекъснатост при температурни промени. Този цялостен подход гарантира, че печатната платка Rigid-Flex работи надеждно в предвидената среда на приложение.
Проектирането на PCB с твърда гъвкавост за приложения, включващи многократно огъване или движение, изисква внимателно внимание към факторите, които се различават от статичните приложения. Инженерният екип на HONTEC набляга на радиуса на огъване като основно съображение - съотношението на радиуса на огъване към дебелината на гъвкавата верига пряко влияе върху продължителността на живота на медните следи при динамични условия. За динамични приложения се препоръчва минимален радиус на огъване от поне десет пъти дебелината на гъвкавата верига, въпреки че специфичните изисквания зависят от очаквания брой цикли на огъване. Маршрутизирането на трасетата в рамките на гъвкави секции изисква шахматно поставяне на проводника, вместо да подрежда трасета директно една над друга, което създава точки на напрежение по време на огъване. Дебелината на покритието в преходните зони получава специално внимание, тъй като този регион изпитва концентрирано механично напрежение. HONTEC съветва да не се поставят отвори, компоненти или проходни отвори в зоните на гъвкавост, тъй като тези характеристики създават локализирани точки на напрежение, които могат да доведат до повреда. Екраниращите слоеве, когато е необходимо, трябва да използват щриховани шарки, а не твърда мед, за да поддържат гъвкавостта. Броят на очакваните цикли на огъване - независимо дали хиляди за потребителски продукти или милиони за промишлено оборудване - информира правилата за избор на материал и дизайн. Като обръща внимание на тези съображения по време на фазата на проектиране, HONTEC помага на клиентите да постигнат решения за печатни платки Rigid-Flex, които отговарят както на изискванията за електрическа производителност, така и на очакванията за механична издръжливост.
HONTEC поддържа производствени възможности, обхващащи пълната гама от изисквания за печатни платки Rigid-Flex. Конфигурациите варират от прости двуслойни гъвкави конструкции с твърди усилващи елементи до сложни многослойни конструкции, включващи слепи отвори, заровени отвори и множество твърди секции. Опциите за материали включват стандартни полиимидни гъвкави субстрати, материали с ниски загуби за високочестотни гъвкави секции и усъвършенствани ламинати без залепване за приложения, изискващи превъзходна термична стабилност.
Изборът на повърхностно покритие взема предвид както способността за запояване, така и издръжливостта на огъване, като златото за потапяне осигурява плоски повърхности за компоненти с фина стъпка, а ENIG поддържа приложения за свързване на проводници. HONTEC поддържа строг контрол на процеса за гъвкаво боравене с материали, включително среди с контролирана влажност по време на производството, за да се предотврати абсорбирането на влага, което може да повлияе на качеството на ламиниране.
За инженерни екипи, търсещи производствен партньор, способен да достави надеждни решения за печатни платки Rigid-Flex от прототип до производство, HONTEC предлага технически опит, отзивчива комуникация и доказани системи за качество, подкрепени от международни сертификати.
ELIC Rigid-Flex PCB е технологията за свързване на дупки във всеки слой. Тази технология е патентен процес на Matsushita Electric Component в Япония. Изработен е от хартия с къси влакна от термомонтажния продукт "полиарамид" на DuPont, който е импрегниран с високофункционална епоксидна смола и филм. След това се прави от лазерно оформяне на дупки и медна паста, а медният лист и тел се притискат от двете страни, за да образуват проводяща и взаимосвързана двустранна плоча. Тъй като в тази технология няма галваничен меден слой, проводникът е направен само от медно фолио, а дебелината на проводника е същата, което благоприятства образуването на по-фини проводници.
EM-528K PCB е вид композитна платка, която свързва твърди PCB (RPC) и гъвкави PCB (FPC) през дупки. Поради гъвкавостта на FPC, той може да позволи стереоскопично окабеляване в електронно оборудване, което е удобно за 3D дизайн. Понастоящем търсенето на твърда гъвкава печатна платка бързо нараства на световния пазар, особено в Азия. Този документ обобщава тенденцията за развитие и пазарната тенденция на твърдата гъвкава технология, характеристиките и производствения процес на твърди PCB

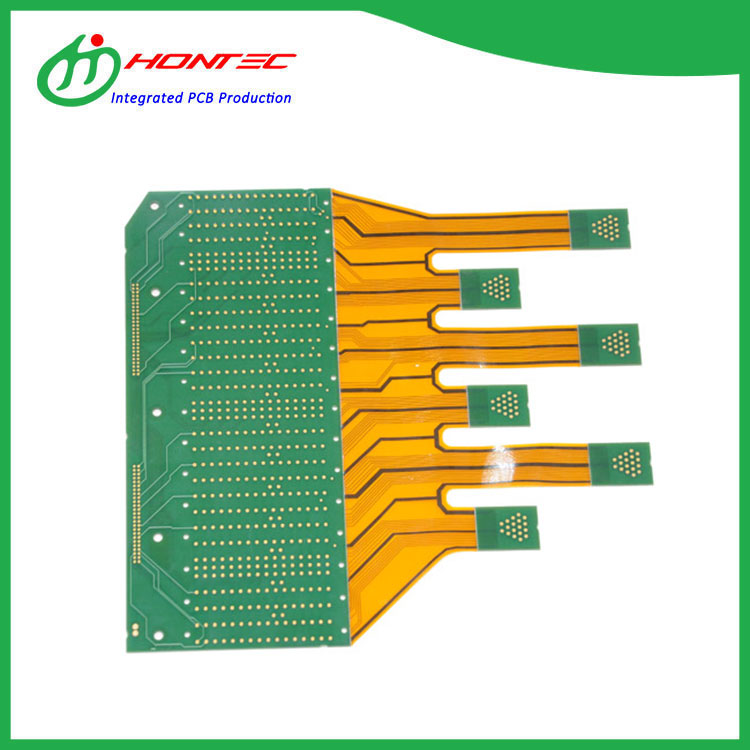

Тъй като дизайнът на R-5795 PCB се използва широко в много индустриални полета, за да се гарантира висок успех за първи път, е много важно да научите условията, изискванията, процесите и най-добрите практики на твърд гъвкав дизайн. TU-768 RIGID-FLEX PCB може да се види от името, че твърдата комбинирана верига Flex е съставена от твърда платка и гъвкава технология на дъската. Този дизайн трябва да свърже многослойния FPC към един или повече твърди дъски вътрешно и / или външно.
AP8545R PCB се отнася до комбинацията от мека дъска и твърда дъска. Това е платка, образувана чрез комбиниране на тънкия гъвкав долен слой с твърдия долен слой и след това ламинира в един компонент. Той има характеристиките на огъването и сгъването. Поради смесената употреба на различни материали и множество производствени стъпки, времето за обработка на твърд гъвкав PCB е по -дълго и производствената цена е по -висока.
В защитата на печатни платки на електронния потребител, използването на PCB R-F775 не само увеличава пространството и минимизира теглото, но също така значително подобрява надеждността, като по този начин елиминира много изисквания за заварени съединения и крехко окабеляване, склонно към проблеми с връзката. Твърдата Flex PCB също има висока устойчивост на удар и може да оцелее в среда на силен стрес.
18layer Rigid-Flex PCB се отнася до печатна платка, съдържаща една или повече твърди зони и една или повече гъвкави зони, която е съставена от твърди дъски и гъвкави дъски, подредени заедно, и е електрически свързан с метализирани дупки. Твърдите гъвкави печатни платки не само могат да осигурят функцията за поддръжка, която трябва да има твърд ПХБ, но и има свойството на огъване на гъвкава дъска, което може да отговаря на изискванията на 3D монтажа.
