Резюме: Тежки медни печатни платкиса от съществено значение за приложения с висока мощност и висока надеждност. Тази статия изследва техните предимства, съображения за проектиране, производствени процеси и практически приложения, за да помогне на инженерите и бизнеса да оптимизират електронното представяне, като същевременно намалят повреди.
Съдържание

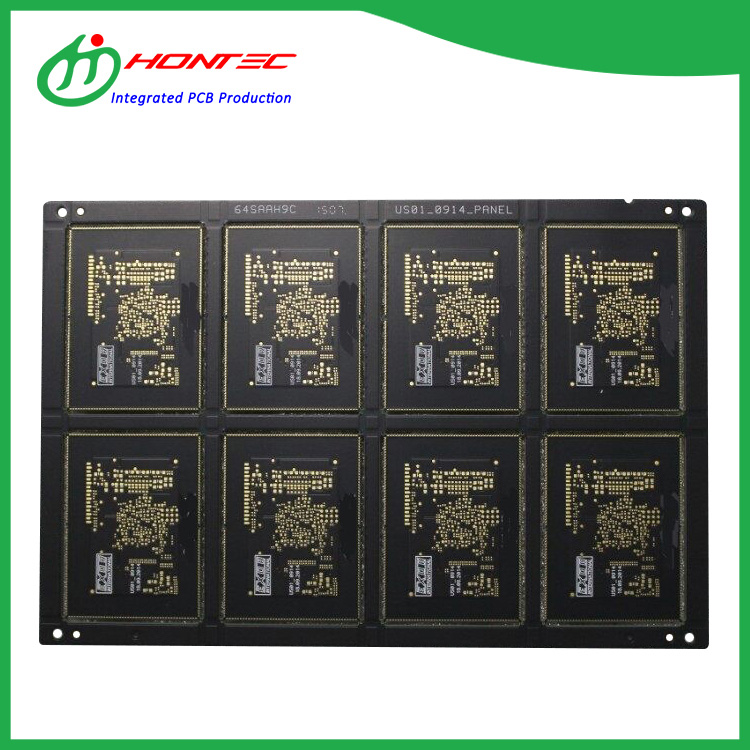

Какво е тежка медна печатна платка?
Тежките медни печатни платки са печатни платки, проектирани с дебелина на медта, надвишаваща стандартните нива, обикновено 3 oz/ft² (105 μm) или повече. Те се справят с по-големи токове, разсейват топлината ефективно и са от съществено значение за индустриалната силова електроника, автомобилната електроника и вериги с голям ток.
В сравнение със стандартните печатни платки, тежките медни печатни платки осигуряват:
- Подобрена способност за носене на ток
- Подобрено управление на топлината
- Повишена механична якост
- По-дълъг експлоатационен живот при взискателни условия
Предимства на печатни платки от тежка мед
| Характеристика | полза |
|---|---|
| Висок капацитет на тока | Поддържа по-висок ампераж без прекомерно нагряване. |
| Отлично разсейване на топлината | Намалява риска от повреда на компонента поради термичен стрес. |
| Механична якост | Устойчив на изкривяване и деформация по време на работа. |
| Издръжливост | Удължава живота на PCB в тежки индустриални среди. |
Тези предимства правят тежките медни печатни платки незаменими в сектори, където надеждността и производителността не подлежат на обсъждане.
Съображения за проектиране на тежки медни печатни платки
Проектирането на тежки медни печатни платки изисква внимателно внимание към факторите, които влияят върху производителността и технологичността:
- Ширина и дебелина на следата:Уверете се, че следите се справят с необходимия ток без прегряване.
- Топлинно управление:Използвайте термични отвори, равнини и радиатори за ефективно разсейване на топлината.
- Избор на материал:Изберете субстрати като FR-4, полиимид или плоскости с метална сърцевина въз основа на топлинни и механични нужди.
- Техники на покритие:Електроотложената мед осигурява еднаква дебелина и надеждност.
- Панелизация:Оптимизирайте производствения добив и намалете отпадъците.
Процес на производство на тежки медни печатни платки
Производството на тежки медни печатни платки включва няколко критични стъпки:
- Подготовка на основния материал:Избор на висококачествен субстрат и предварително залепени медни фолиа.
- Ламиниране:Пресоване на медни слоеве и препрег при висока топлина и налягане.
- Десени:Използване на фотолитография за определяне на пътища на веригата.
- Офорт:Премахване на излишната мед, за да оставите желани следи.
- галванопластика:Изграждане на допълнителна мед за високотокови следи.
- Повърхностна обработка:Прилагане на HASL, ENIG или други покрития за спояване.
- Тестване:Електрически, термични и механични тестове за осигуряване на стандарти за производителност.
Приложения на тежки медни печатни платки
Тежките медни печатни платки се използват широко в индустрии, където издръжливостта и работата с висока мощност са критични:
- Индустриални захранвания и инвертори
- Електрически превозни средства и зарядни станции
- Телеком и 5G инфраструктура
- Медицинска образна и мощна диагностична апаратура
- Силнотокови LED осветителни системи
Съвети за поддръжка на тежки медни печатни платки
Правилната грижа гарантира дълготрайност и надеждна работа:
- Редовна визуална проверка за корозия, разслояване или прегряване.
- Проверете спойките за пукнатини и ги подсилете, ако е необходимо.
- Почиствайте с неабразивни, антистатични разтвори.
- Осигурете правилно управление на топлината по време на работа.
- Следвайте указанията на производителя за ограниченията на електрическия товар.
Често задавани въпроси
- В1: Могат ли тежките медни печатни платки да издържат на изключително високи токове?
- Да, с подходящ дизайн на трасето и дебелина на медта, те могат да се справят с токове над 100 A в зависимост от приложението.
- Q2: Колко дебел може да бъде медният слой?
- Типичните тежки медни печатни платки варират от 3oz (105 μm) до 10oz (350 μm) на слой.
- Q3: Тежките медни печатни платки по-скъпи ли са?
- Те обикновено са по-скъпи от стандартните печатни платки поради допълнителните материали и сложността на производството, но тяхната производителност и дълголетие оправдават инвестицията.
- Q4: Кои индустрии се възползват най-много от тежките медни печатни платки?
- Индустрии като автомобилостроенето, индустриалната енергетика, космическата промишленост, медицинските устройства и телекомуникациите се възползват значително от техните високи токови и топлинни характеристики.
