Как оптоелектронните печатни платки позволяват високопроизводителни оптични системи?


Резюме на статията

Оптоелектронна платкае основен компонент в съвременната оптична и електронна интеграция, поддържайки приложения, при които базираните на светлина сигнали и електронното управление трябва да работят с прецизност и стабилност. Тази статия предоставя изчерпателно обяснение за това как работи оптоелектронната печатна платка, предизвикателствата, пред които са изправени клиентите по време на проектирането и производството, и как да изберат надеждни решения за взискателни среди. Той също така обяснява избора на материали, съображенията за структурен дизайн, методите за контрол на качеството и сценариите за приложение, като помага на инженерите и лицата, вземащи решения, да намалят риска и да подобрят производителността на системата. HONTEC доставя оптоелектронни PCB решения, проектирани за надеждност, мащабируемост и дългосрочна операционна стабилност.

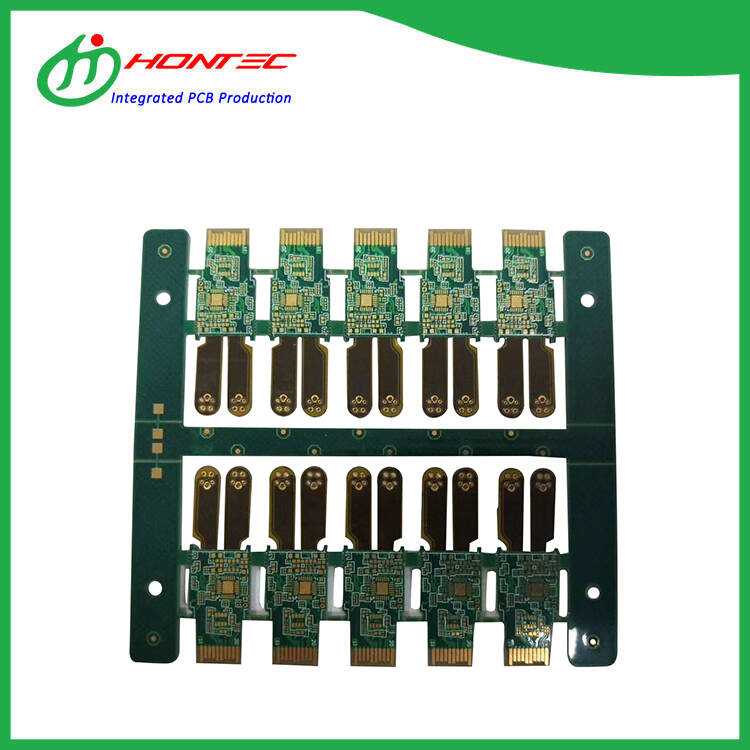

40G optical module PCB

Съдържание


Общ преглед на оптоелектронни печатни платки

Оптоелектронната печатна платка е печатна платка, проектирана да интегрира оптични компоненти, като светодиоди, фотодиоди, лазерни устройства или оптични сензори, с електронни схеми. За разлика от конвенционалните печатни платки, оптоелектронните печатни платки трябва да управляват както целостта на електрическия сигнал, така и оптичните характеристики, често в компактни и термично взискателни среди.

Тези платки се използват широко в комуникационни системи, промишлени сензори, автомобилна електроника, медицински устройства и модерни потребителски продукти. HONTEC се фокусира върху оптоелектронни дизайни на печатни платки, които осигуряват стабилно предаване на сигнала, прецизно оптично подравняване и постоянни топлинни характеристики.


Ключови проблеми на клиента

Клиентите, работещи с оптоелектронни печатни платки, често са изправени пред сложни предизвикателства, които пряко засягат надеждността на продукта и времето за пускане на пазара.

  • Интерференция на сигнала между оптични и електрически пътища
  • Натрупване на топлина, което влияе върху стабилността на светлинния поток
  • Неправилно подравняване на оптичните компоненти по време на монтажа
  • Несъвместимост на материала, причиняваща разслояване или изкривяване
  • Непоследователна производителност в производствените партиди

Тези болезнени точки подчертават значението на интегрирания дизайн, контролираните производствени процеси и опитната техническа поддръжка.


Структура и основни компоненти

Оптоелектронната печатна платка обикновено се състои от множество функционални слоеве, всеки от които е проектиран да поддържа специфични изисквания за производителност.

  • Субстратен слой, осигуряващ механична стабилност
  • Проводими медни слоеве за предаване на сигнал
  • Зони за монтиране на оптични компоненти с прецизни допуски
  • Слоеве за термично управление за разсейване на топлината
  • Защитни покрития за подобряване на издръжливостта

Правилното интегриране на тези елементи гарантира както оптична точност, така и електрическа надеждност през целия жизнен цикъл на продукта.


Съображения за избор на материал

Изборът на материал играе решаваща роля в производителността на оптоелектронните печатни платки. Неправилният материал може да компрометира оптичната чистота, термичната стабилност или дългосрочната надеждност.

  • Диелектрични материали с ниски загуби за високоскоростни сигнали
  • Субстрати с висока топлопроводимост за контрол на топлината
  • Стабилни коефициенти на разширение за предотвратяване на стрес
  • Повърхностни покрития, съвместими с оптични компоненти

HONTEC оценява производителността на материала въз основа на работната среда, оптичните изисквания и очаквания експлоатационен живот, за да предостави оптимизирани решения.


Как да проектираме правилно оптоелектронна печатна платка

Успешният дизайн на оптоелектронни печатни платки изисква тясна координация между оптични, електрически и механични съображения.

  • Отделни пътеки за оптичен и електрически сигнал за намаляване на смущенията
  • Оптимизирайте импеданса на проследяване за целостта на сигнала
  • Проектирайте прецизно разположение на компонентите за оптично подравняване
  • Включете топлинни отвори и структури за разпръскване на топлина
  • Дайте възможност за производствени допуски и процеси на сглобяване

Добре планираният дизайн намалява повторната работа, подобрява добивите и осигурява стабилен оптичен изход в реални условия.


Производство и контрол на процесите

Производството на оптоелектронни печатни платки изисква строг контрол на процеса, за да се поддържа последователност и точност.

  • Високопрецизни процеси на пробиване и изобразяване
  • Контролирано ламиниране за предотвратяване на изкривяване на материала
  • Прецизно подравняване на спояващата маска за оптичните зони
  • Сглобяване на чиста стая за чувствителни оптични компоненти

HONTEC прилага стандартизирани производствени процедури и непрекъснат мониторинг, за да гарантира, че всяка оптоелектронна платка отговаря на спецификациите на дизайна.


Таблица за сравнение на оптоелектронни печатни платки

тип PCB Ключови характеристики Основни предимства Типични употреби
Стандартна печатна платка Само електрически дизайн Ниска цена Основна електроника
Високоскоростна печатна платка Контролиран импеданс Стабилност на сигнала Комуникация на данни
Оптоелектронна платка Оптична и електрическа интеграция Прецизност и надеждност Оптично отчитане и предаване

Типични сценарии за приложение

Решенията за оптоелектронни печатни платки поддържат широка гама от съвременни приложения.

  • Оптични комуникационни модули
  • Индустриални визуални и сензорни системи
  • Автомобилни системи за осветление и детекция
  • Медицинско оборудване за изображения и диагностика
  • Интелигентна потребителска електроника

Надеждност и гаранция за качество

Тестването на надеждността е от съществено значение за проверка на производителността на оптоелектронните печатни платки при реални работни условия.

  • Изпитване за термичен цикъл и устойчивост на топлина
  • Оценка на стабилността на оптичния изход
  • Изпитване на механичен стрес и вибрации
  • Тестване на електрическа непрекъснатост и изолация

HONTEC прилага многоетапна проверка и тестване, за да осигури постоянно качество и надеждна работа.


Често задавани въпроси

Какво прави оптоелектронната печатна платка различна от стандартната печатна платка?
Оптоелектронната печатна платка интегрира оптични компоненти и изисква прецизно подравняване, термичен контрол и избор на материал извън стандартните електрически дизайни.

Могат ли оптоелектронните печатни платки да бъдат персонализирани?
да Оформлението, материалите и структурите на слоевете могат да бъдат персонализирани въз основа на оптични и електрически изисквания.

Как се управлява топлината в оптоелектронните печатни платки?
Термичните отвори, субстратите с висока проводимост и оптимизираните оформления обикновено се използват за разсейване на топлината.

Подходяща ли е оптоелектронната печатна платка за масово производство?
С подходящ дизайн и контрол на процеса, оптоелектронните печатни платки поддържат както прототипи с малък обем, така и широкомащабно производство.


Заключение и се свържете с нас

Оптоелектронната печатна платка е критична основа за съвременните системи, които разчитат на прецизно базирано на светлина предаване на сигнала и електронно управление. Чрез справяне със сложността на дизайна, избора на материали и производствената прецизност, бизнесът може да постигне по-висока надеждност и по-добра дългосрочна производителност.

HONTECпредоставя професионални оптоелектронни решения за печатни платки, съобразени със сложни изисквания на приложението. Ако планирате нова оптична система или искате да подобрите съществуващите дизайни,свържете се с насза да обсъдите вашите технически нужди и да откриете как HONTEC може да подкрепи вашия проект със стабилно, висококачествено производство на оптоелектронни печатни платки.
