При проектирането на съвременна електроника едно упорито предизвикателство държи много инженери будни през нощта. Как да гарантираме, че сигналите се разпространяват чисто и надеждно при невероятно високи скорости. Този въпрос стои в самото сърце на високоефективни приложения като 5G инфраструктура, усъвършенстван радар и сателитни комуникации. В основата на решаването на това предизвикателство лежиHigh Frequency Board. ПриHONTEC, ние сме специализирани в изработването на тези критични компоненти, превръщайки теоретичните принципи на проектиране в осезаеми, високонадеждни продукти, които отговарят на строгите изисквания на днешната технология.
Какви са основните принципи зад минимизиране на загубата на сигнал
За да се справим със загубата на сигнал, първо трябва да разберем какво я причинява. АВисокочестотна платкане е просто стандартна печатна платка. Дизайнът му щателно контролира няколко ключови фактора. Постоянността на диелектричната константа (Dk) е от първостепенно значение, тъй като вариациите могат да изкривят сигналите. Също толкова критичен е коефициентът на разсейване (Df), който определя колко енергия на сигнала се губи като топлина в материала на субстрата. ПриHONTEC, нашата философия на дизайна започва с избора на материал. Ние си партнираме с водещи доставчици на ламинат, за да използваме субстрати с ултра ниски и стабилни стойности на Dk/Df, осигурявайки предсказуемо поведение на сигнала от самата основа на платката.
Как контролираният импеданс и прецизното маршрутизиране правят разликата
След като бъде избран правилният материал, прецизността поема връх. Как можем да поддържаме целостта на сигнала по целия път на проследяване. Отговорът се крие в маршрутизирането с контролиран импеданс и усъвършенствания дизайн на стека. Нашият инженерен екип използва усъвършенстван софтуер за симулация, за да моделира подреждането на печатни платки, преди да започне производството. Това ни позволява да дефинираме прецизни ширини на следи и разстояние, за да постигнем целевия импеданс, обикновено 50 или 100 ома, свеждайки до минимум отраженията. За аВисокочестотна платка, тази точност не подлежи на обсъждане. Ние гарантираме тесни толеранси на импеданса, често до ±5%, за да гарантираме, че вашият дизайн работи като симулиран.
Какви специфични характеристики на продукта Борба с електромагнитни смущения
Смущението, както излъчено, така и получено, може да осакати чувствителна верига. И така, как добре проектираниятВисокочестотна платкащит срещу това. Нашият подход интегрира множество стратегии директно в производството на платката:
Разширени схеми за заземяване:Използване на многоточково заземяване и специални заземяващи равнини за осигуряване на чиста справка и екраниране.
Екраниращи отвори:Прилагане на шахматно "зашиване" на отвори около критични следи за създаване на клетки на Фарадей.
Повърхностно покритие:Предлага избор като безелектрически никел безелектрически паладиево потапяне в злато (ENEPIG) за превъзходна повърхностна проводимост и цялост на сигнала при високи честоти.
За да илюстрирате спецификациите, които дават живот на тези принципи, разгледайте параметрите на стандартаHONTECвисокочестотно предлагане:
| Параметър Категория | Типична спецификация | полза |
|---|---|---|

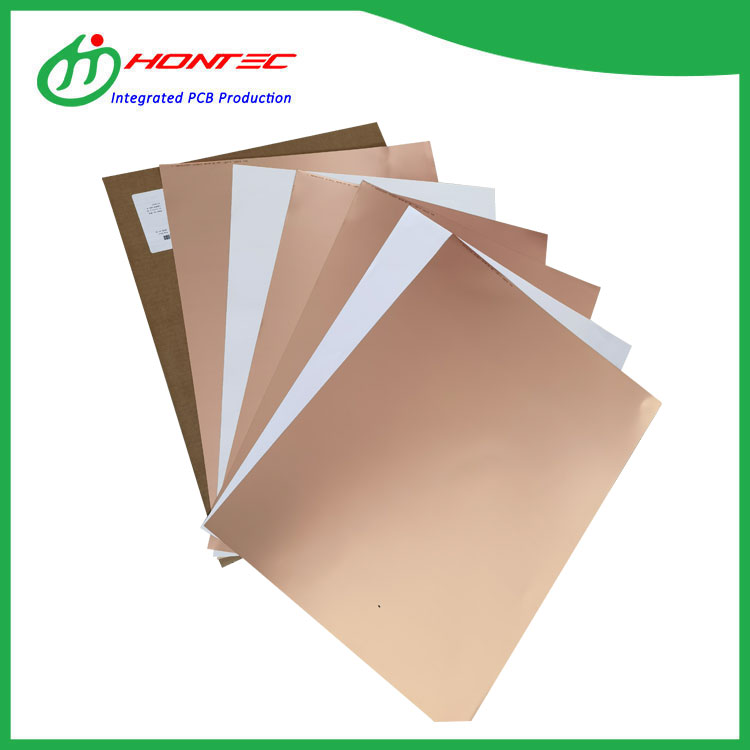

| Основен материал | Rogers RO4350B, Taconic TLY | Ниски загуби, стабилен Dk за постоянна производителност |
| Импедансна толерантност | ±5% или по-добре | Намалява отражението на сигнала и гарантира целостта |
| Минимално следа/пространство | 3/3 мил | Позволява плътно, високоскоростно маршрутизиране |
| Повърхностно покритие | ENEPIG, Immersion Silver | Отлично представяне на сигналния скин ефект |
| Толерантност на покрити отвори | ±2 милиона | Осигурява надеждност чрез връзки и екраниране |
Защо партньорството с експертен производител е от решаващо значение
Проектиране на надежденВисокочестотна платкапреминава след контролен списък. Изисква задълбочени познания за материалите, прецизно производство и стриктни тестове. Това е мястото, къдетоHONTECпредимството става ясно. Нашият опит трансформира сложни дизайни в производителни продукти с висока производителност. Ние не просто доставяме дъски; ние се превръщаме в разширение на вашия инженерен екип, предлагайки обратна връзка за проектиране за технологичност (DFM) за предотвратяване на проблеми. С нашето най-модерно оборудване и контролирана технологична среда ние гарантираме всекиВисокочестотна платкакоето напуска нашето съоръжение отговаря на най-високите стандарти за качество и производителност.
Готови ли сте да премахнете загубата на сигнал и смущенията от следващия си високоскоростен дизайн. Партнирайте с екип, който разбира критичните нюанси. НекаHONTECосигурете надеждната, високоефективна основа, която вашата иновация заслужава.Свържете се с насднес с изискванията на вашия проект и нека обсъдим как можем да вдъхнем живот на вашите най-предизвикателни високочестотни приложения.
