В различни сценарии на приложение,Високоскоростна дъскаДизайнът трябва да отговаря отблизо на основните си функции и физическите ограничения, показвайки очевиден диференциран акцент. Като нервен център на системата, заден план носи тежката отговорност за свързване на много дъщерни карти и реализиране на високоскоростен обмен на данни. Основното предизвикателство на този тип високоскоростен дизайн на дъската е да преодолее проблемите с целостта на сигнала, причинени от свързването на ултра висока плътност. Той поставя специален акцент върху строгия контрол на импеданса, за да съответства на високоскоростните сигнални канали и има почти сурови изисквания относно процеса на подбор, оформление и задно пробиване на конектори. Отражението и кръстосаната разходка трябва да бъдат сведени до минимум, за да се гарантира надеждността на данните и синхронизирането на часовника при предаване на дълги разстояния. В същото време огромният физически размер и сложната структура на подреждане на задна равнина също излага уникални изисквания за разсейване на топлина и механична якост.
За линейни карти (или визитки), високоскоростната дъска върху тях е пряко отговорна за предаването, обработката и пренасочването на сигналите. Този тип дизайн се фокусира върху оптимизиране на пътя на предаване на сигнали от интерфейси до обработващи чипове. Високоскоростните дъски трябва внимателно да излагат високоскоростни линии на диференциална двойка, точно да контролират тяхната равна дължина, еднакво разстояние и разстояние, за да се сведе до минимум междусимполните смущения и изкривяването на сигнала и да гарантира вярност на данните при високи честоти (като 25G+). Целостта на мощността и захранването с ниско ниво на шум са друг ключ и трябва да се осигури изключително „чист“ източник на енергия за високоскоростни чипове чрез оптимизирано подреждане, голям брой кондензатори за отделяне и възможни слоеве за разделяне. В допълнение, плътността на разсейването на топлината обикновено е по -висока, а е необходим радиатор или дори дизайн на канала.

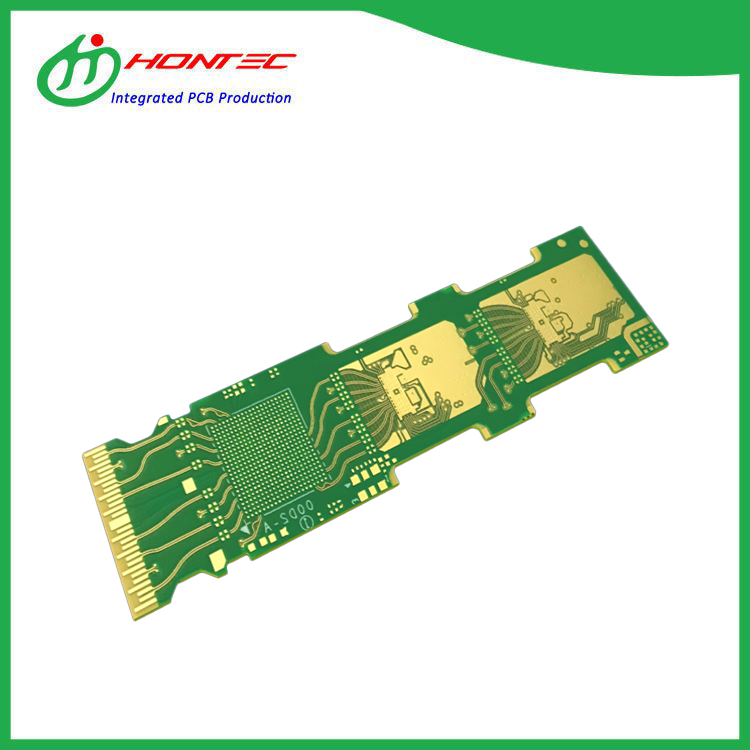

Що се отнася до оптичните модули,Високоскоростни дъскиВътре в тях осъзнават електрооптично/фотоелектрично преобразуване в изключително компактно пространство. Основният фокус на дизайна е силно компресиран до крайния баланс между екстремната миниатюризация и високочестотните характеристики. Площта на високоскоростните дъски е много скъпа, броят на слоевете за окабеляване е ограничен, а концепцията за дизайн на RF е широко заимствана. Необходимо е фино да симулирате и оптимизирате структурата на микропровода/лентата, да обърнете специално внимание на високочестотния ефект на кожата и диелектричните загуби и умело да използвате смесени субстратни материали (като FR4, комбинирани с Роджърс), за да се постигне строга загуба на вмъкване и индикатори за загуба на възвръщаемост. Дизайнът му трябва също да реши проблема с електромагнитната съвместимост между високоскоростни чипове, задвижващи вериги и лазери/детектори на изключително къси разстояния на свързване. В обобщение, при проектиране на високоскоростни дъски, заден план се фокусира върху стабилността на взаимовръзките с големи размери с голям размер, линейната карта подчертава качеството на сигнала и гаранцията за захранване на интегрирания път, а оптичният модул преследва високочестотна производителност и координация на разсейване на топлина под границата на миниатюризацията.
